Elektromagnetik (EM) – Induktionsverfahren

Überblick

Teil der Geoelektrik; meist (aber nicht sehr sinnvoll) der Gleichstrom-Widerstandsgeoelektrik gegenübergestellt. Betrachtet und nutzt die elektromagnetischen Felder von kontinuierlichen (sinusförmigen) und impulsförmigen Wechselströmen. Feldaufbau im Untergrund über elektromagnetische Induktion mit Induktionsspulen oder langen linienförmigen Leitern. Wegen der ablaufenden Induktionsprozesse Name auch: Induktions-Geoelektrik.

Frequenzsondierungen (FEM)

Frequenz-Tiefensondierung: Untersuchung eines geschichteten Untergrundes.

Frequenz-Horizontalsondierung: Untersuchung steil stehender Leitfähigkeitsstrukturen, Ortung gut leitender Störkörper; meist: gute Leiter, eingebettet in schlechte Leiter, oder allgemein Kontakte von guten gegen schlechte elektrische Leiter. Messverfahren: SLINGRAM, Kompensator-Verfahren, TURAM.

2D-Frequenzsondierung zur Erfassung und Modellierung zweidimensionaler Widerstandsverteilungen.

Impulssondierungen; transiente Messungen (TEM, TDEM)

TEM-Tiefensondierungen: Untersuchung eines geschichteten Untergrundes.

TEM- Horizontalsondierungen: Untersuchung steil stehender Leitfähigkeitsstrukturen, Ortung gut leitender Störkörper.

2D-TEM zur Erfassung und Modellierung zweidimensionaler Widerstandsverteilungen.

*****************************************************************************

Frequenz-Elektromagnetik (FEM)



Frequenz-Elektromagnetik FEM Messprinzip

Messprinzip der Frequenz-Elektromagnetik. Impuls-Elektromagnetik mit großer Sendeschleife (oben) und beweglichem Empfänger.

Frequenz-Elektromagnetik FEM Messprinzip Sketch

Frequenz-EM: Messprinzip verschiedener Geräteanbieter (Geonics EM 34, Apex Max-Min)

Ebinger Frequenz-Elektromagnetik FEM Slingram Ein-Personen-Geräte

Frequenz-EM in SLINGRAM-Anordnung der Schleifen. EBINGER GmbH.





Impuls-Elektromagnetik (TEM, TDEM)

Impuls-Elektromagnetik TDEM Messprinzip Rauchring-Modell

Messprinzip der transienten (Impuls-)Elektromagnetik (TEM). Der Schwerpunkt des Stromdichte-„Rauchrings“ wandert mit einer widerstandsabhängigen Geschwindigkeit nach unten, und das mit ihm verknüpfte Sekundärfeld (Feldlinien nicht gezeichnet) induziert in der Empfangsspule eine mit der Zeit (im Mikro- und Millisekunden-Bereich) abklingende Spannung, wenn nach Impulsende das Primärfeld Null ist.
Impuls-Elektromagnetik TDEM TEM Prinzip TiefensondierungPrinzip TDEM-Tiefensondierung

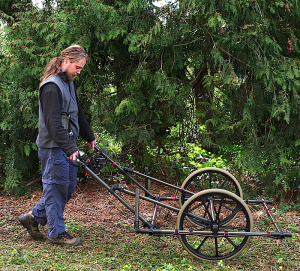

Impulselektromagnetik Ebinger GmbH Gerätebau

Impuls-Elektromagnetik mit großer Sendeschleife (links) und beweglichem Empfänger. (Fotos Ebinger GmbH)



       Impulselektromagnetik Ebinger GmbH Gerätebau Altlasten VerdachtsflächeImpulselektromagnetik Ebinger GmbH Gerätebau UPEX 470 M Großschleife

Altlasten-Verdachtsfläche; Messung mit Ebinger UPEX 470 M.



Impulselektromagnetik Ebinger GmbH TDEM-Tomographie

TDEM-Tomographie (Bild EBINGER GmbH)
